臥式離心泵的結構圖及工作原理

　　臥式離心泵是屬于臥式結構的一種離心泵，在許多人們?nèi)粘５纳铑I(lǐng)域中應用的十分廣泛，在絕大多數水利設施中都能夠看到它的身影。為此，若是用戶想要對臥式離心泵進行選型的話，了解臥式泵的結構和原理就是必不可少的了。下面是上海沈泉管道離心泵廠家為大家所整理出來的內容。請大家跟著小編一起來看看吧。

　　說到臥式離心泵，那么就不得不說Z為常用的ISW型臥式清水離心泵了，由于不同的廠家所生產出來的型號和結構有所不同，為此，小編僅以沈泉牌的臥式清水泵來為大家進行簡單的講解。

　　ISW型臥式清水離心泵：供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水，高層建筑增壓送水，園林噴灌，消防增壓，遠距離輸送，暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T≤80℃。該泵性能優、壽命長、可靠性高、 外形美觀、結構合理，具有行業領先水平。

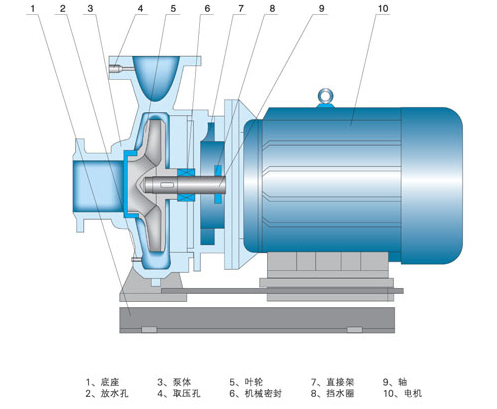

　　臥式離心泵的結構圖：

　　臥式離心泵的結構說明：

　　1、底座 2、放水孔 3、泵體 4、取壓孔 5、葉輪 6、機械密封 7、直接架 8、擋水圈 9、軸 10、電機

　　臥式離心泵的基本組件是高速旋轉葉輪和固定的蝸牛形泵殼。具有多個(通常為4至12個)向后彎曲葉片的葉輪固定在泵軸上，并由電動機驅動，與泵軸一起高速旋轉。葉輪是直接對泵中的液體進行功的部件，并且是臥式離心泵的能量供應裝置。泵殼中央的吸油口與吸油管相連，吸油管的底部裝有單向底閥。泵殼側面的排出口與裝有調節閥的排污管道連接。

　　臥式離心泵的工作原理：

　　在離心泵啟動之前，泵殼內充滿要輸送的液體;啟動后，啟動后葉輪由軸帶動高速旋轉，葉片間的液體也必須旋轉。在離心力的作用下，液體從葉輪的中心向外邊緣投擲并獲得能量，使葉輪的外緣高速離開蝸殼。在蝸殼中，液體由于流道逐漸增大而減速，部分動能轉化為靜壓能量。Z后，液體被高壓排放到排放管中，并被送到需要的地方。當液體從葉輪的中心流向外緣時，在葉輪的中心形成一定的真空。由于儲存器液位以上的壓力大于泵入口處的壓力，因此液體被連續壓入葉輪?？梢钥闯?，只要葉輪持續旋轉，液體就會不斷被吸入和排出。

　　以上便是關于臥式離心泵的結構圖及工作原理的簡單介紹了，希望能夠?qū)Υ蠹矣兴鶐椭?。若是大家還想要了解更多詳細內容，可通過站內對應產品詳情頁查看。
