隔膜泵具有壓力高、流量大、體積小、重量輕、無泄漏等優點，被廣泛應用于石油、化工、制藥、食品、環保等行業。同時，隔膜泵的膜片可以由不同的材料制成，如橡膠、聚四氟乙烯等，以滿足不同介質的腐蝕和耐溫要求。此外，隔膜泵還具有多種型號和規格，可以滿足不同的流量和壓力要求。而今天，上海沈泉隔膜泵廠家要為大家講解的則是有關隔膜泵工作原理示意圖這一知識內容，現在就請大家跟著小編一起來看看吧。

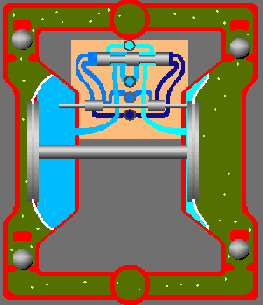

　　隔膜泵工作原理示意圖

　　隔膜泵是一種往復式正位移泵，其工作原理是通過隔膜的往復運動，在泵腔兩側產生交替的負壓和正壓，使流體在泵腔內前后循環流動，并被向前推送出泵體。具體而言，隔膜泵的工作過程如下：

　　吸入階段：在泵的吸入階段，隔膜向外移動，使泵腔內形成負壓。此時，進口閥門開啟，使流體被吸入泵腔內。

　　推出階段：在泵的推出階段，隔膜向內移動，使泵腔內形成正壓。此時，出口閥門開啟，使流體被向前推出泵體，完成泵送過程。

　　反向階段：當隔膜達到j(luò)i限位置時，泵的工作方向反轉。此時，進口閥門關閉，出口閥門開啟，使流體從泵體反向流動，直到隔膜到達另一個ji限位置。

　　再次吸入階段：當隔膜到達另一個ji限位置時，泵的工作方向再次反轉。此時，進口閥門再次開啟，出口閥門關閉，泵開始下一次吸入階段。

　　隔膜泵的使用注意事項

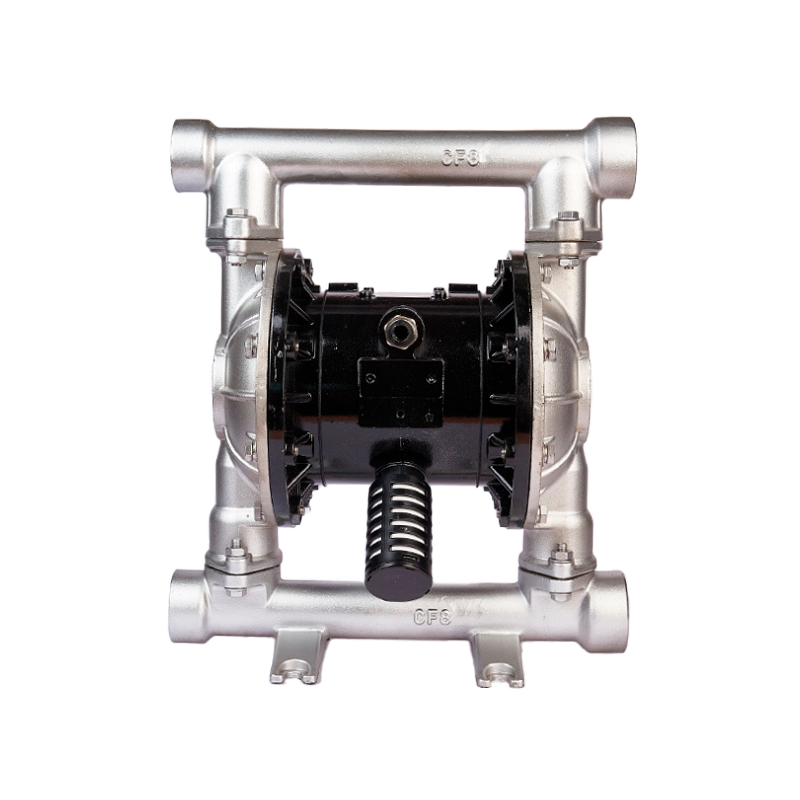

　　氣動隔膜泵是以壓縮空氣為動力，通過膜片往復變形造成容積變化的容積泵，其工作原理近似于柱塞泵。使用氣動隔膜泵操作運行時要注意以下幾點：

　　1、保證流體中所含的最大顆粒不超過泵的zui大安全通過顆粒直徑標準。

　　2、進氣壓力不要超過泵的zui高允許使用壓力，高于額定壓力的壓縮空氣可能導致人身傷害和財產的損失及損壞泵的性能。

　　3、保證泵壓的管道系統能承受所達到得zui高輸出壓力，保證驅動氣路系統的清潔和正常工作條件。

　　4、靜電火花可能引起爆炸導致人身傷亡事故和財產的損失，根據需要使用足夠大截面積的導線，把泵上的接地螺釘妥善可靠接地。

　　5、接地要求符合當?shù)胤ㄒ?guī)法律要求及現場的一些特殊要求的規定。

　　6、緊固好泵及各連接管接頭，防止因振動撞擊擦產生靜電火花。使用抗靜電軟管。

　　7、要周期性的檢查和測試接地系統的可靠性，要求接地電阻小于100歐姆。

　　8、保持良好的排氣和通風、遠離易燃易爆和熱源。

　　好了，以上內容由上海沈泉泵閥制造有限公司為大家提供，希望能夠?qū)Υ蠹矣兴鶐椭?/span>
