一、CY14-1B軸向柱塞泵產品描述

　　CY14-1B型軸向柱塞泵，是采用配油盤、缸體旋轉的軸向柱塞泵。由于滑靴和變量頭之間、配油盤和缸體之間采用了液壓力平衡結構，因而與其它類型的泵相比較，它具有結構簡單、體積小、效率高、壽命長、重量輕、自吸能力強等優點。它適用于機床、鍛壓、冶金、工程、礦山等機械及其液壓傳動系統中。

　　二、CY14-1B軸向柱塞泵產品型號說明

　　1、　公稱排量(ml/r)

　　2、變量形式：M-定量，S-手動變量，D-電動變量，C-伺服變量，Y-壓力補償變量，MY-定G壓力補償變量，P-恒壓變量，LZ-零位對中液動變量

　　3、公稱壓力：C為31.5Mpa，G為24.5Mpa

　　4、Y表示泵，M表示馬達

　　5、結構形式：缸體旋轉軸向柱塞泵(馬達)

　　6、結構設計序號

　　7、轉向(從軸端看)：無標記為正旋轉泵，F(xiàn)為反轉泵(逆時針)

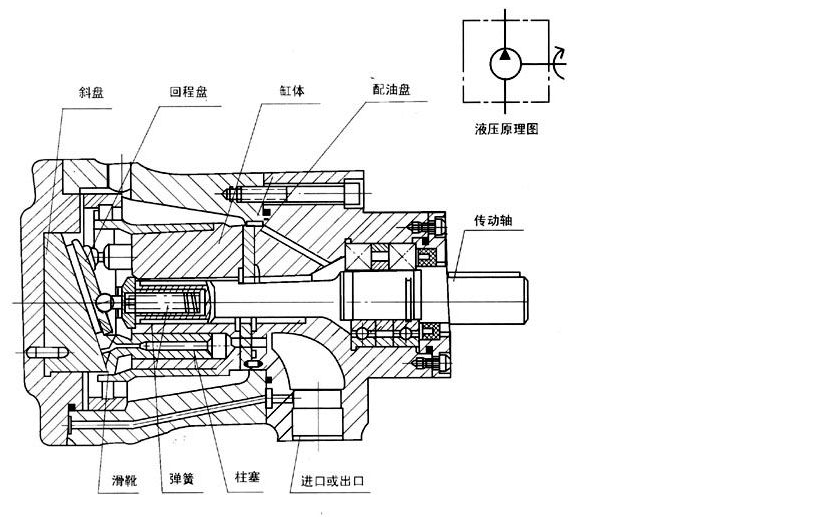

　　三、CY14-1B軸向柱塞泵結構圖

　　四、CY14-1B軸向柱塞泵性能參數

　　五、CY14-1B軸向柱塞泵使用注意事項

　?、俦玫霓D(zhuǎn)向，一律按順進針旋向(從軸端看)，用戶需要反時針旋向或做馬達用，必須在訂貨時說明(祥

　　見型號說明)

　　②泵和電機之間用彈性聯軸器聯接，并要求同心，否則會產生噪聲、效率降低及其它故障。

　　③本泵有一定的自吸能力，可安裝在油箱上面使用，吸入高度不大于0.5m。但對于流量大于160L/min的泵推薦采用倒灌自吸。

　　④泵在DY次啟動時前，必須通過泄油口向泵殼體內灌滿清潔的工作油液，否則不能啟動!

　?、萦捅脷んw內要求承受一定的壓力，但由于受回轉密封圈和壓力補償變量泵上的法蘭密封墊的限制，殼體內壓力不宜超過0.5Mpa。同時泄油管應盡可能選大，并盡可能直接回油箱。

　?、薰ぷ鹘橘|(zhì)，推薦使用20號或30號液壓油，也可采用E50=3~5.粘度指數不大于90的機械油。正常工作油溫10~65℃。

　?、?ensp; 使用新泵時，更換清潔液壓油;使用過程中，定期檢查油液的清潔度，并定期更換液壓油，以提高油泵的使用壽命和使用效率。

　?、嘤脩艨砂磳?shí)際使用負荷計算油泵傳動功率選用電機，選用電機功率應不低于計算值。

　　計算公式：N=Q*P/60*η(千瓦)

　　其中

　　Q---實際使用流量(L/min)

　　P--------實際工作壓力(Mpa)

　　η------總效率(可取0.85)
