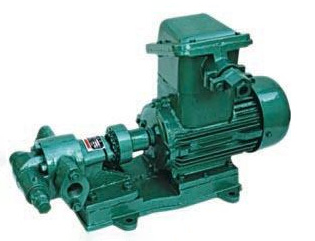

齒輪油泵-2CY-1.1/1.45精選
一、2CY齒輪油泵產品概念
2CY齒輪油泵結構和設計是50年代初期引進蘇聯的產品，2CY系列齒輪油泵具有結構簡單，實用，使用維護方便等特點。2CY齒輪油泵均設有溢流閥，當泵超載時自動打開可對電機起保護作用，但不能作為常開式溢流閥來調節泵的工作壓力。
二、2CY-1.1/1.45 齒輪油泵產品用途
2CY-1.1/1.45 齒輪油泵適用于輸送不含固體顆粒和纖維，無腐蝕性，溫度不高于80℃，粘度為5×10-6～1.5×10-3m2/s (5-1500cSt)的潤滑油或性質類似潤滑油的其他液體。
三、2CY-1.1/1.45 齒輪油泵產品適用范圍
(1)在輸油系統中可用作傳輸、增壓泵;
(2)在燃油系統中可用作輸送、加壓、噴射的燃油泵;
(3)在一切工業領域中，均可作潤滑油泵用。
四、2CY-1.1/1.45 齒輪油泵產品結構特點
CB齒輪泵主要有齒輪、軸、泵體、安全閥、軸端密封所組成。齒輪經熱處理有較高的硬度和強度，與軸一同安裝在可更換的軸套內運轉。泵內全部零件的潤滑均在泵工作時利用輸出介質而自動達到。
2CY-1.1/1.45 齒輪油泵內有設計合理的泄油和回油槽，是齒輪在工作中承受的扭矩力Z小，因此軸承負荷小，磨損小，泵效率高。
泵設有安全閥作為超載保護，安全閥的全回流壓力為泵額定排除壓力的1.5倍，也可在允許排出壓力范圍內根據實際需要另外調整。但注意本安全閥不能作減壓閥的長期工作，需要時可在管路上另行安裝。

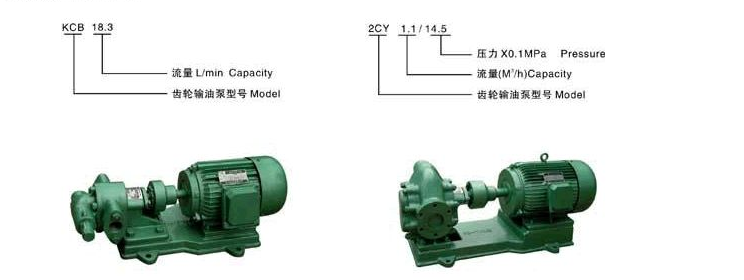

五、2CY-1.1/1.45 齒輪油泵型號說明
六、2CY-1.1/1.45 齒輪油泵性能參數
|
型號 |
口徑
|
流量 |
工作壓力MPa |
吸入壓力MPa |
轉速 r/min |
電動機 |
||
|
m³/h |
L/min |
功率 Kw |
型號 |
|||||
|
KCB－10 （2CY－0.6/1.45） |
G″ |
0.6 |
10 |
1.45 |
-0.05 |
1000 |
1.1 |
Y90L－6 |
|
KCB－18.3 （2CY－1.1/1.45） |
1.1 |
18.3 |
1500 |
1.5 |
Y90L－4 |
|||
|
KCB－33.3 （2CY－2.0/1.45） |
2.0 |
33.3 |
1500 |
2.2 |
Y100L－4 |
|||
|
KCB－55 （2CY－3.3/0.33） |
G1″ |
3.3 |
55 |
0.33 |
1500 |
1.5 |
Y90L－4 |
|
|
KCB－83.3 （2CY－5.0/0.33） |
G1″ |
5.0 |
83.3 |
1500 |
2.2 |
Y100L－4 |
||
|
KCB－125 （2CY－7.5/0.33） |
Φ50 |
7.5 |
125 |
0.33 |
-0.05 |
1000 |
2.2 |
Y112M－6 |
|
KCB－200 （2CY－12/0.33） |
12 |
200 |
1500 |
4.0 |
Y112M－4 |
|||
|
KCB－300 （2CY－18/0.36） |
Φ70 |
18 |
300 |
0.36 |
1000 |
5.5 |
Y132M－6 |
|
|
KCB－483.3 （2CY－29/0.36） |
29 |
483.3 |
1500 |
7.5 |
Y132M－4 |
|||
|
11 |
Y160M－4 |
|||||||
|
KCB－633 （2CY－38/0.28） |
Φ100 |
38 |
633 |
0.28 |
1000 |
11 |
Y160L－4 |
|
|
KCB－960 （2CY－58/0.28） |
58 |
960 |
1500 |
18.5 |
Y180M－4 |
|||
|
22 |
Y180L－4 |
|||||||
|
KCB－1200 |
Φ125 |
72 |
1200 |
0.6 |
1000 |
37 |
Y250M－6 |
|
|
KCB－1600 |
Φ150 |
96 |
1600 |
1000 |
45 |
Y280S－6 |
||
|
KCB－1800 |
Φ200 |
112 |
1800 |
750 |
55 |
Y315S－8 |
||
|
KCB－2500 |
150 |
2500 |
1000 |
75 |
Y315S－6 |
|||
|
KCB－2850 |
Φ250 |
170 |
2850 |
750 |
90 |
Y315L－8 |
||
|
KCB－3800 |
230 |
3800 |
1000 |
110 |
Y315L－6 |
、
