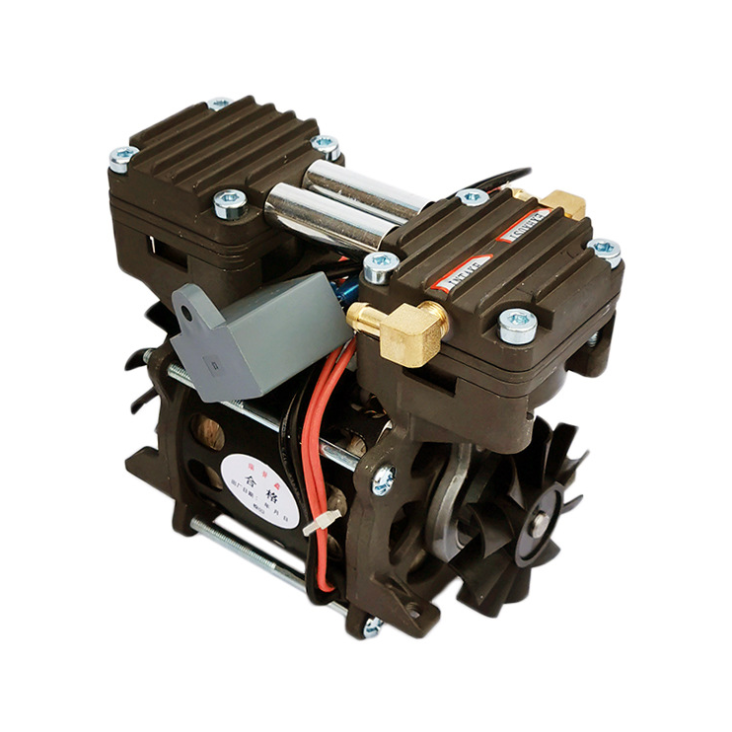

一、微型真空抽氣泵產品簡介

　　2XZ-0.5微型真空泵為雙G直聯結構，它的工作性能由高壓G與低壓G二部份組成，它的吸入口與真空設備連接，在運轉時將容器內的氣體大量吸入與排出，當設備獲得真空時，高壓G排氣閥封閉，高壓G入口的氣體將轉送到第二G，并經第二G吸入與排出真空設備可獲得了一定的真空，該泵的技術參數為6×10-2泵與電機連軸，高轉速，外型小，結構緊湊，流動性工作方便，我公司特采用金屬刮片，適用于擴散泵的前G泵，精密儀器的配套與實驗室、醫藥、食品包裝、電子等單位使用.

　　二、微型真空抽氣泵適用范圍

　　適用于擴散泵的前G泵，精密儀器的配套與實驗室、醫藥、食品包裝、電子等單位使用.該泵可用于空調、制冷設備的修理，醫療儀器的抽吸裝置，真空包裝，真空吸塑，理化實驗及需要真空環境的小型裝置等各種真空作業用。

　　三、微型真空抽氣泵產品特點

　　①雙G直聯結構，采用金屬刮片。

　?、诳膳c精密儀器配套，適用范圍廣。

　　③高轉速，外型小，結構緊湊，工作方便。

　　四、微型真空抽氣泵抽氣端工況

　　用于抽氣的微型泵分為兩類：氣體采樣泵和微型真空泵。雖然通?？偸遣患訁^(qū)分地把它們簡單統稱為微型真空泵，但從技術角度二者是有區別的，選型時更要特別注意。

　　簡而言之，氣體采樣泵只能帶小負載(即：泵抽氣端阻力不能太大)，但價格便宜;嚴格意義上的微型真空泵可以帶大負載(抽氣端允許大阻力，甚至完全堵塞)，但價格稍貴。二者具體區別可以詳見文章《關于微型真空泵與氣體采樣泵的區別》，不再復述。

　　氣體采樣泵有：PM系列(具體型號如：PM950.2、PM850.5、PM8001、PM7002、PM6503);微型真空泵有： VM系列、VAA系列、PK系列、PC系列、VCA系列、VCC系列、VCH系列、PH系列、FM系列、FAA系列、PCF系列，這些系列下的所有規格都是真正的微型真空泵，如VM7002、VAA6005、PC3025等。

　　對于微型泵抽氣端阻力的大小可以用儀器測定，把它與泵的技術參數“進氣口允許Z大阻力”Por值比較就可以知道選型是否合適。通常根據經驗采用簡便的方法確定，比如下述幾種情況都屬于負載較大(即泵的抽氣端阻力較大)，只能在微型真空泵范圍內選型：①在泵的抽氣端要接很長的管道，或管道彎曲點多、彎曲厲害甚至?xí)枞忾]，或管道內孔很小(比如小于φ2毫米);②在管路上有節流閥、電磁閥、氣路開關、過濾器等元件;③泵抽氣口與密閉容器連接，或該容器雖未密閉但進氣量較小;④泵抽氣口與吸盤連接，用于吸附物體(如集成塊、精密工件等);⑤泵的抽氣端與過濾容器相連，容器口放置濾網，用于加速液體過濾。

　　以上都是在討論微型泵抽氣端阻力的問題，根據這些判斷條件已經縮小了選型的范圍，但還必須考慮排氣端阻力問題，這樣才能Z終確定可選范圍。

　　在實際應用中，微型真空泵面臨的排氣狀況是不一樣的：一類是排氣很順暢，直通大氣;另一類是排氣阻力較大，比如在排氣管路上有閥、細小彎管、大阻尼傳感器、非專用的消音器、在液面以下排氣、氣體排往密閉或半密閉容器等。在現代設計制造中，把面對不同排氣條件的微型真空泵區別對待。“排氣口允許Z大阻力Por值”這一參數就是標定泵的排氣能力，讓我們可以用嚴格的技術手段確定選型是否恰當。

　　簡單地說，對于排氣阻力大的系統，我們的選型范圍是：FM系列、FAA系列、PCF系列;對于排氣阻力小的系統，選型范圍是：VM系列、VAA系列、PK系列、PC系列、VCA系列、VCC系列、VCH系列、PH系列。根據以上幾個步驟，我們已經可以確定微型泵的選型范圍了。在劃定的幾個可選系列中，再根據我們對流量和真空度的要求就可以確定具體的型號了。對于質量欠佳的產品未列入本文，盡量不要選用。注意參數選擇要留有余量，特別是流量參數。泵接入氣路系統后，由于管道、閥門等氣路元件要造成壓力損失，會衰減流量，因此得到的流量小于泵的標稱流量。
