一、S型單級雙吸離心泵產品概述

　　S型單級雙吸離心泵(下面簡稱離心泵)是節能臥式中開泵，供輸送清水或物理化學性質類似于水的其他液體，根據用戶需求，通過改變泵結構及材質可用于輸送多泥砂水或各類腐蝕性液體，該系列泵適用于工廠、礦山、城市給排水、電站、農田排灌及各種水利工程。

　　二、S系列單級雙吸離心泵結構說明

　　本型管道離心泵的吸入口與吐出口均在水泵軸心線的下方，與軸線垂直成水平方向。檢修時無需拆卸進出口水管及電機。從傳動方向看去，水泵為順時針方向旋轉(根據用戶需要亦可改為逆時針方向旋轉)。

　　泵主要零件有：泵體、泵蓋、葉輪、雙吸密封環、軸、軸套等。

　　管道泵泵體與泵蓋構成葉輪的工作室。在進出水法蘭上，制有安裝真空表和壓力表的管螺孔。進出水法蘭的下部，制有放水的管螺孔。

　　經過靜平衡校驗的葉輪，用軸套和兩邊的軸套螺母固定在軸上，其軸向位置可通過軸套螺母進行調整。

　　泵軸由兩個單列向心球軸承支承。軸承裝在軸承體內、安裝在泵體兩端，用黃油潤滑。

　　雙吸密封環用以減少水泵壓水室的水漏回吸水室。

　　泵通過彈性聯軸器由電動機直接傳動，必要時亦可用內燃機傳動。

　　軸封為軟填料密封(根據用戶需要可采用機械密封結構)。

　　三、S系列單級雙吸離心泵工作條件

　　流量范圍：0.8m3/h~120 m3/h;

　　揚程范圍：5.6m~330m;

　　溫度范圍：-20℃~120℃;

　　輸送液體種類：各種清潔水及輕腐蝕液體;

　　離心泵泵腔承壓：≤4.0MPa。

　　四、S系列單級雙吸離心泵產品特點

　?、俳Y(jié)構緊湊 外形美觀，穩定性好，便于安裝。

　?、谶\(yùn)行平穩 優化設計的雙吸葉輪使軸向力減小到Z低限度，且有優異水力性能的葉型，離心泵泵殼內表面及葉輪表面具有抗汽蝕性能。

　?、圯S承選用SKF及NSK軸承保證運行平穩，噪音低，使用壽命長。

　?、茌S封選用機械密封或填料密封。能保證8000小時運行無泄漏。

　　⑤離心泵 安裝形式 裝配時不需調整，可根據現場使用條件。分立式或臥式安裝。

　?、藜友b自吸裝置，可實現自動吸水，即不需安裝底閥，不需真空泵，不需倒灌，離心泵可以啟動。

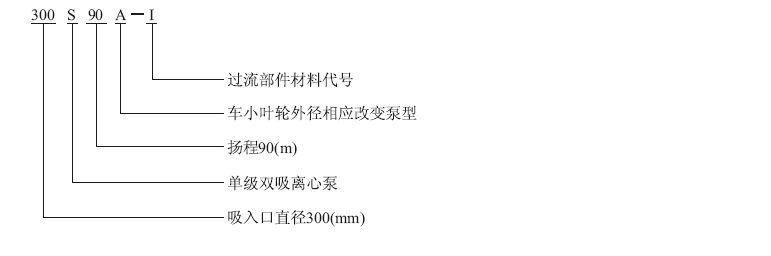

　　五、S系列單級雙吸離心泵型號意義
