今天，上海沈泉磁力泵廠家就來為大家簡單的講解下有關氟塑料磁力泵結構圖這一知識內容，大家請跟著小編一起來看看下面的內容吧。

　　氟塑料磁力泵由泵、磁力傳動器、電動機三部分組成。關鍵部件磁力傳動器由外磁轉子、內磁轉子及不導磁的隔離套組成。當電動機帶動外磁轉子旋轉時，磁場能穿透空氣隙和非磁性物質，帶動與葉輪相連的內磁轉子作同步旋轉，實現動力的無接觸傳遞，將動密封轉化為靜密封。由于泵軸、內磁轉子被泵體、隔離套完全封閉，從而徹底解決了“跑、冒、滴、漏”問題，消除了煉油化工行業易燃、易爆、有毒、有害介質通過泵密封泄漏的安全隱患產。

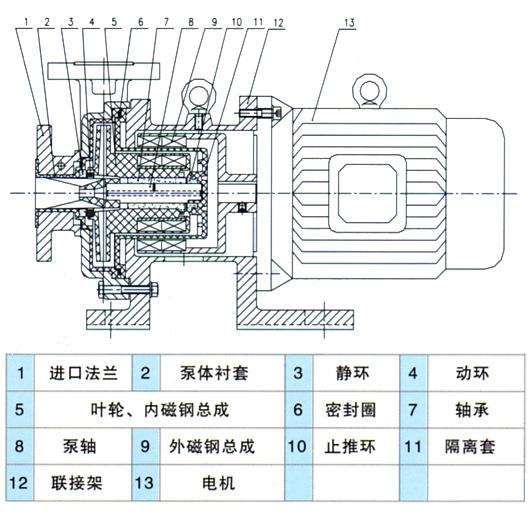

　　氟塑料磁力泵結構圖詳解

　　而我們從上圖中可以得知，氟塑料磁力泵主要是由1、進口法蘭 2、泵體襯套 3、靜環 4、動環 5、葉輪、內磁鋼總成 6、密封圈 7、軸承 8、泵軸 9、外磁鋼總成 10、止推環 11、隔離套 12、聯接架 13、電機等組成。

　　好了，以上內容由上海沈泉泵閥制造有限公司為大家提供，希望能夠?qū)Υ蠹矣兴鶐椭?/span>
