柱塞計量泵結構圖及工作原理

　　今天，上海沈泉計量泵廠家就來為大家簡單的講解下有關柱塞計量泵結構圖及工作原理的知識內容，大家請跟著小編一起來看看下面的內容吧。

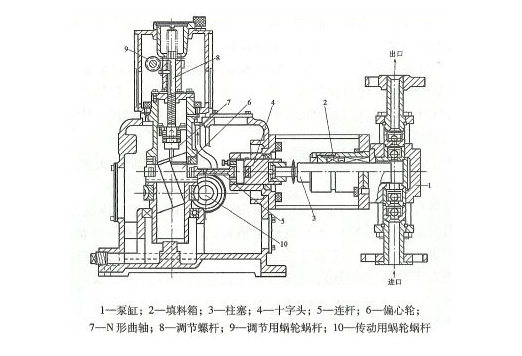

　　柱塞計量泵結構圖：

　　柱塞式計量泵由電機、傳動箱、缸體等三部分組成。

　　傳動箱部件是由弓型連桿凸輪機構、行程調節機構和速比蝸輪機構組成;通過旋轉調節手輪來實行高調節行程，從面改變弓型連桿前后距離來達到改變柱塞(活塞)行程的目的。

　　缸體部件是由泵頭、吸入閥組、排出閥組、柱塞赫填料密封件組成。

　　柱塞式計量泵的工作原理：

　　電機經聯軸器帶動蝸桿并通過蝸輪減速使主軸和偏心輪作回轉運動，由偏心輪帶動弓型連桿的滑動調節座,作往復運動。當柱塞向后死點移時，泵腔內逐漸形成真空，吸入閥打開，吸入液體。當柱塞向前死點移動時，此時吸入閥關閉，排出閥打開，液體在柱塞向進一步運動時排出。在泵的往復中形成連續有壓力、定量的排放液體。

　　好了，以上內容由上海沈泉泵閥制造有限公司為大家提供，希望能夠?qū)Υ蠹矣兴鶐椭?/span>
